Produire sa propre électricité à partir d’énergies renouvelables est un beau projet de vie. Pour parvenir à l’autoconsommation, vous devez installer des panneaux solaires chez vous et les connecter au tableau de distribution électrique. Si vos panneaux solaires sont mal branchés, vous courez le risque de dysfonctionnement ou pire, d’endommager votre équipement. Comme ce processus est particulièrement technique, nous vous recommandons de suivre attentivement chaque étape du branchement.
Branchement des panneaux solaires : les étapes préalables

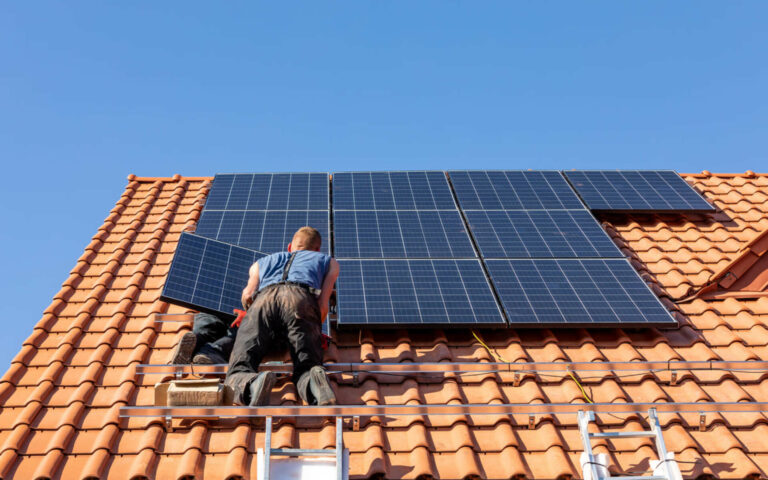

Installer des panneaux solaires sur votre toit ne s’improvise pas. Avant de vous lancer, vous devez faire des recherches préalables pour détailler le projet et vous renseigner sur les formalités administratives à accomplir et lesétapes à suivre :
Demandez une évaluation de la production d’énergie solaire
Avant de placer des panneaux solaires à votre toiture, vous devez déterminer la puissance que vous utiliserez. Cela doit être déterminé par vos besoins de consommation. L’avantage de l’autoconsommation d’énergie solaire est qu’elle permet de répondre au mieux à vos besoins quotidiens. Un système sous-dimensionné ne permettra pas les économies d’énergie promises. Une installation trop puissante nécessitera un investissement plus élevé et peut grever votre budget.
Pour calculer la puissance absorbée en fonction de la capacité du toit, une évaluation du rayonnement solaire doit être réalisée. Cela prend en considération les paramètres suivants :
- Orientation de la toiture, parfaite si exposée dans le sud ;
- Pente du toit, c’est pour l’inclinaison des panneaux solaires ;
- La solidité de la charpente qui permet de déterminer si le toit peut supporter le poids des panneaux solaires ;
- Endroits ombragés (cheminées, arbres…) ;
- Dépenses habituelles des ménages pour les factures énergétiques.
Une fois l’évaluation effectuée, vous saurez combien de panneaux solaires vous devez installer sur votre maison.
Vérifiez la garantie de votre matériel
Si les études préliminaires confirment la faisabilité technique du projet, c’est mieux de considérer les garanties offertes à la fois par le fabricant de panneaux solaires et par le fabricant d’onduleurs/micro-onduleurs. Avant de l’installer, vous devez savoir de quel niveau d’assistance vous disposez en cas de panne matérielle. Veuillez noter que la durée de vie d’un module photovoltaïque est d’environ 30 ans, cela varie selon le modèle. Les panneaux solaires ont approximativement une garantie de performance de 25 ans aussi bien sur les modules que sur les micro-onduleurs.
Cette garantie couvre les performances à long terme de tous les modules installés. Après 10 ans, le module est garanti de conserver au moins 93,5 % de sa puissance nominale et 86 % après 25 ans. Ces garanties vous permettent d’estimer la rentabilité à long terme de votre projet et d’éviter toute mauvaise surprise pouvant survenir après plusieurs années d’installation.
Demandez une autorisation à la mairie
Certaines démarches administratives doivent être accomplies. Pour installer des panneaux solaires sur votre toiture, vous devez au préalable déposer une Déclaration Préalable (DP) auprès de la mairie. Si vous habitez dans une zone protégée, en plus de cette demande de permis de construire, vous devrez obtenir l’accord de l’Architecte de France (ABF).
Règles de sécurité électrique pour le branchement des panneaux solaires
Avant d’intervenir sur les installations électriques, l’alimentation doit être coupée. Cette mesure importante permet d’éviter les chocs électriques et l’électrocution. Par mesure de précaution, maintenez une distance de sécurité, surtout s’il y a des lignes électriques à proximité. Veuillez également faire attention au sens d’installation. Une fois connecté au tableau de distribution d’énergie, le tableau de distribution d’énergie commencera à produire de l’électricité. Cette étape sera la dernière. Assurez-vous de suivre les instructions figurant sur votre kit solaire.

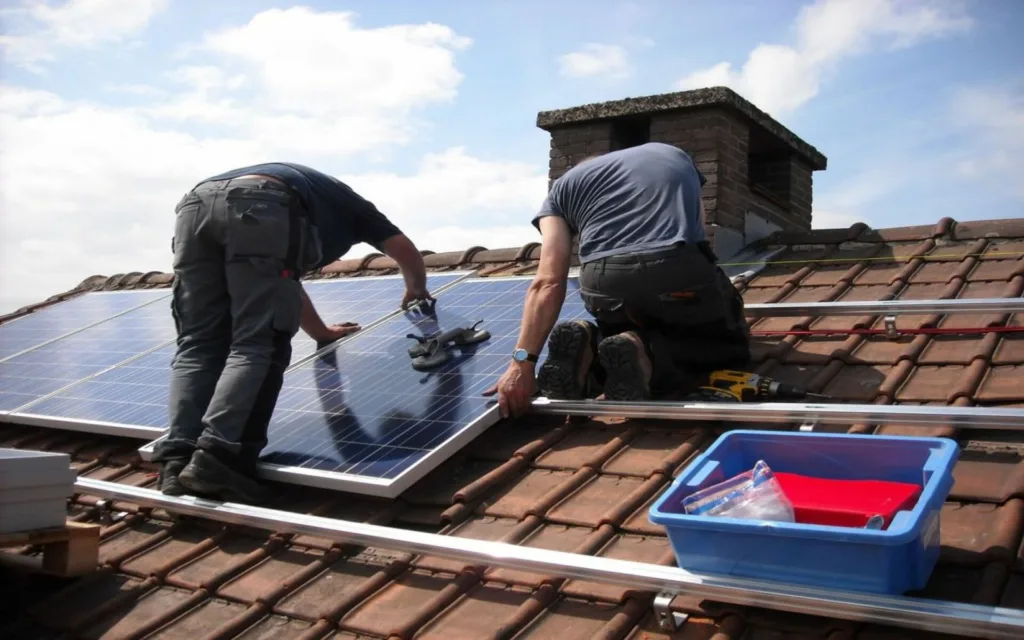

Lors de travaux sur la toiture, vous devez connaître certaines règles de sécurité. Cela réduit le risque de chute et évite d’endommager votre toit. Assurez-vous de vous équiper des équipements de protection nécessaires :
- Bottes de sécurité ;
- Casque de sécurité ;
- Visière ;
- Casque antibruit.
- Lunettes de protection.
Assurez-vous aussi de porter les ceintures de sécurité et les dispositifs antichute. Ce n’est pas nécessaire d’acheter cet équipement pour éviter des coûts excessifs. Tous les équipements peuvent être loués sur des plateformes en ligne ou des sociétés spécialisées. Pour des raisons de sécurité, vous pouvez engager un installateur professionnel. En cas de dégâts ou de malfaçon, les travaux sur votre toiture sont couverts pendant 10 ans par une garantie professionnelle 10 ans.
Ce qu’il faut faire pour assurer le branchement des panneaux solaires
Un panneau solaire mal connecté est un panneau non fonctionnel. Pire, c’est toute votre installation qui est menacée. C’est pourquoi vous devez suivre attentivement chacune des étapes suivantes :
Connectez les panneaux entre eux
Derrière chaque plaque se trouvent un pôle positif (+) et un pôle négatif (-), c’est comme sur une pile. Rappelons que l’installation se compose généralement de plusieurs panneaux qui doivent être reliés les uns aux autres. Voici trois options de branchement :
En série : ce type de connexion permet de cumuler les tensions de tous les modules. Si nécessaire, l’installation peut être connectée comme s’il s’agissait de panneaux de grande taille et puissants. C’est idéal pour les installations à grande échelle. Pour connecter des panneaux en série, la borne (+) d’un panneau doit être connectée à la borne (-) du panneau adjacent. Vous devez répéter cela pour chaque module.
En parallèle : cette méthode permet d’accumuler de la force. En gros, avec cette technologie, chaque panneau fonctionne indépendamment des autres. Si un panneau de la chaîne tombe en panne, les panneaux restants continuent de fonctionner. Cela n’arrive pas dans le cas ‘en série’. Si vous avez besoin de beaucoup de performances, cette solution n’est pas recommandée. Pour effectuer ce branchement, vous devez connecter le pôle (-) d’un panneau au pôle (-) du panneau voisin. De même, le pôle (+) doit être connecté au pôle (+) adjacent.
Mixte : c’est une solution hybride qui connecte à la fois en série et en parallèle. Elle peut fournir une tension et une force ultra-précise.
Installez le régulateur
Si vous envisagez d’installer des batteries pour stocker la production excédentaire, vous aurez besoin d’un régulateur. Il s’agit d’un petit boîtier qui régule le courant et la tension circulant entre le panneau et la batterie.
Cet élément est sensible, c’est mieux de l’installer :
- En interne ;
- Proche de la batterie : économise la longueur du câble et l’énergie ;
- Dans un endroit sec et bien aéré.
Vous devez également faire attention à ce que le connecteur d’alimentation soit orienté vers le bas. Lorsque le régulateur est installé, il faut le connecter à la batterie.
Connectez le régulateur à la batterie
Cette étape n’est pas compliquée, mais ne vous y trompez pas, une petite erreur peut ruiner votre batterie… Vous devez connecter un connecteur à l’extrémité du câble rouge (+) et l’autre à l’extrémité du câble noir (-). Ensuite, connectez simplement le pôle (+) du contrôleur au pôle de la batterie à l’aide du câble rouge. Il en va de même pour le câble noir entre les bornes (-) de chaque élément. Une fois ces connexions établies, vous pouvez continuer.
Connectez le panneau au régulateur
Lorsque toutes les connexions précédentes sont terminées, vous pouvez connecter le panneau au contrôleur ou régulateur. Il vous faut juste deux câbles :
- 1 Câble MC4 Mâle : celui-ci doit être utilisé pour connecter le pôle (-) du panneau au pôle (-) du régulateur ;
- Un câble MC4 femelle : celui-ci doit être connecté entre les bornes (+) des deux éléments.
Remarque : ces câbles sont généralement inclus dans les ensembles solaires.
Connectez l’onduleur solaire (ou le convertisseur)
Un onduleur est un petit boîtier qui convertit le courant continu produit par votre système en courant alternatif. Il est utilisé pour permettre l’utilisation de l’électricité au sein de la maison. Si vous disposez d’une batterie, vous devez connecter la box à un régulateur et au compteur électronique. Si vous ne disposez pas d’un système de stockage d’énergie, vous devrez le connecter à votre panneau et à votre compteur électrique. Cela permettra de transmettre l’électricité jusqu’à votre domicile.

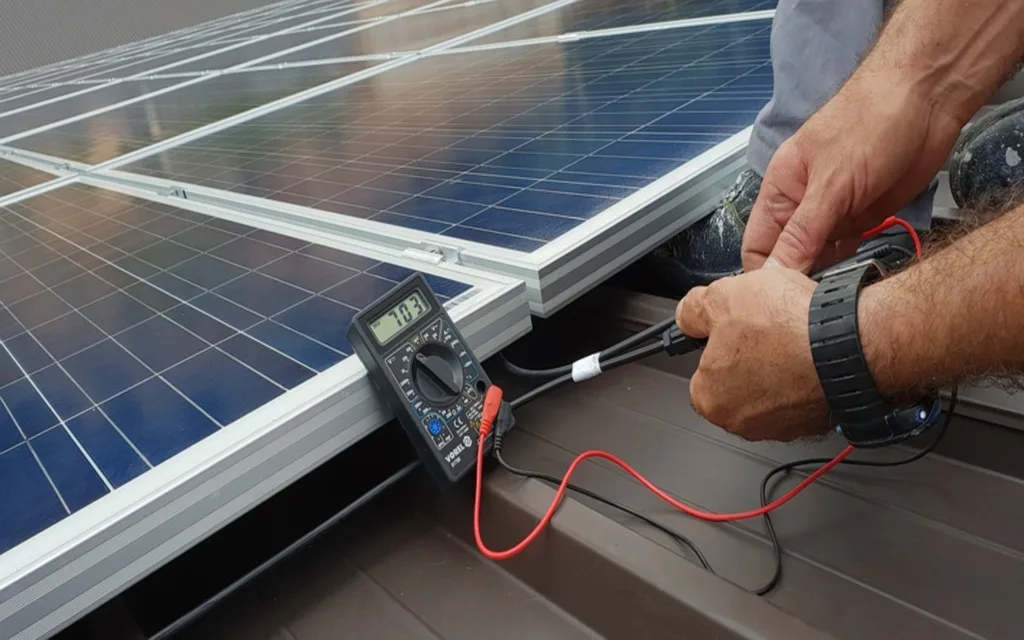

Assurez-vous que tout fonctionne correctement
Pour vous assurer que tout se passe correctement, nous vous recommandons de vérifier les points suivants :
- Montage terminé ;
- Le branchement a été établi correctement ;
- Les LED à l’arrière du panneau et sur la batterie s’allumeront.
Une fois que tout est en place, toute l’énergie gratuite peut être utilisée pour alimenter votre maison. Si vous souhaitez revendre tout ou partie de votre produit, vous devrez vous connecter au réseau.
Connectez-vous au réseau
Le raccordement au réseau concerne ceux qui vendent leurs excédents de production à EDF OA. Dans certaines situations, les connexions peuvent ne pas se produire de la même manière. En règle générale, ces raccordements doivent être assurés par EDF.
Si vous souhaitez fonctionner en toute autonomie et revendre votre surplus d’énergie, EDF OA s’occupe de tout gratuitement. Cela vaut le coup s’il s’agit d’une revente complète. En tout cas, si vous êtes confus, c’est préférable de faire appel à un spécialiste.
