Pour tirer le meilleur parti de votre investissement dans l’énergie renouvelable, soignez l’installation de vos panneaux solaires, que vous les placiez sur votre toit ou à d’autres endroits. Une fixation appropriée optimisera leur performance, ce qui se traduira par une réduction maximale de votre facture énergétique. Cependant, il s’agit d’une tâche délicate, car vous devez fixer vos panneaux solaires de manière sécurisée tout en évitant d’endommager leur emplacement.
Pour garantir la sécurité, vous avez la possibilité de faire appel à un installateur d’équipements solaires qualifié pour la mise en place de vos panneaux. Vous avez aussi la possibilité de réaliser vous-même cette installation. Pour ce faire, continuez à lire afin de découvrir les différentes étapes à suivre pour cette tâche, pour explorer les méthodes de fixation sécurisées à choisir, et pour connaître les divers supports de fixation recommandés.
Les étapes obligatoires à suivre pour procéder à la bonne fixation des panneaux solaires
Pour aboutir à une meilleure fixation de vos panneaux solaires, plusieurs étapes doivent être suivies, à savoir :
- Préparation des matériels utiles ;
- Détermination de la place des plaques solaires ;
- Installation des crochets de fixation ;
- Pose des rails de support et mise en place des rails ;
- Et ajout des modules solaires.
Préparez les matériels à utiliser
Pour réaliser une fixation correcte de vos panneaux solaires, vous devez disposer des bons matériaux. En premier lieu, vous aurez besoin de panneaux solaires appropriés. Votre choix dépendra de la surface d’installation ainsi que de vos besoins en énergie. En second lieu, vous devrez vous munir d’un système de fixation. Optez pour des rails conçus spécifiquement pour l’emplacement où vous prévoyez de positionner vos équipements solaires.
Des crochets de fixation seront ensuite nécessaires. Ces crochets serviront à maintenir les rails en place. Vous devrez également utiliser des boulons et des vis. Les boulons à tête hexagonale sont nécessaires pour fixer les panneaux aux rails, tandis que les vis serviront d’attaches entre les rails et les crochets de fixation. Enfin, il est essentiel de vous équiper de dispositifs de sécurité tels que :
- Des harnais ;
- Des gants ;
- Et d’autres équipements qui garantiront votre sécurité lorsque vous travaillez en hauteur.
Déterminez l’emplacement de vos panneaux solaires
Avant de procéder à l’installation, il est important de définir exactement la disposition des plaques solaires sur leur lieu d’emplacement. Différents critères devront être pris en compte. Il y a :
- L’orientation des panneaux ;
- Leur inclinaison ;
- Et la surface disponible.
Vous devez prioriser une orientation vers le sud pour vos panneaux. Celle-ci vous permet de bénéficier d’une exposition maximale au soleil. En fonction de votre situation géographique, vous optimisez l’angle d’inclinaison. En général, ceci se trouve entre 30° et 45°. Dans leur pose, vous devez vous assurer que les plaques ne soient pas trop proches les unes des autres. Elles doivent se situer aussi à une distance correcte par rapport aux bordures des toitures. Cela évite tout risque de chute et d’ombrage.
Mettez en place les crochets de fixation
Après avoir déterminé la disposition des plaques solaires, vous allez maintenant accrocher les crochets de fixation sur le lieu d’emplacement. Il faut d’abord repérer l’endroit exact en marquant tous les points sur lesquels vous allez poser les crochets. Veillez au respect de l’espacement préconisé par le concepteur du rail. Si c’est sur une toiture en ardoise, enlevez délicatement la planchette concernée pour avoir accès à la structure en bois de votre toit. Pour cela, utilisez un levier ou d’autres outils pareils.
Procédez ensuite à la fixation proprement dite des crochets. Si c’est un emplacement sur votre toiture, vous allez les visser sur les chevrons du toit. Remettez les ardoises sur leur place tout en les replaçant délicatement sur les crochets. Cette manœuvre empêche ces planchettes de se fragiliser ou de se casser. Quelle que soit votre zone d’emplacement, assurez à ce que les crochets soient alignés convenablement et qu’ils soient fixés de la manière la plus solide possible.
Procédez à la pose des rails de support
Après l’installation des crochets, posez les rails de support. Ceux-ci vont maintenir vos plaques solaires. Alignez d’abord les rails en les plaçant sur les crochets. Vous devez respecter l’alignement envisagé au cours de la conception de votre installation. C’est ensuite que vous allez visser les rails. Utilisez des vis spécifiques conçues pour l’attachement des rails aux crochets de fixation. Veillez à ce que l’ensemble soit stable et bien sécurisé.
Ajoutez les modules solaires

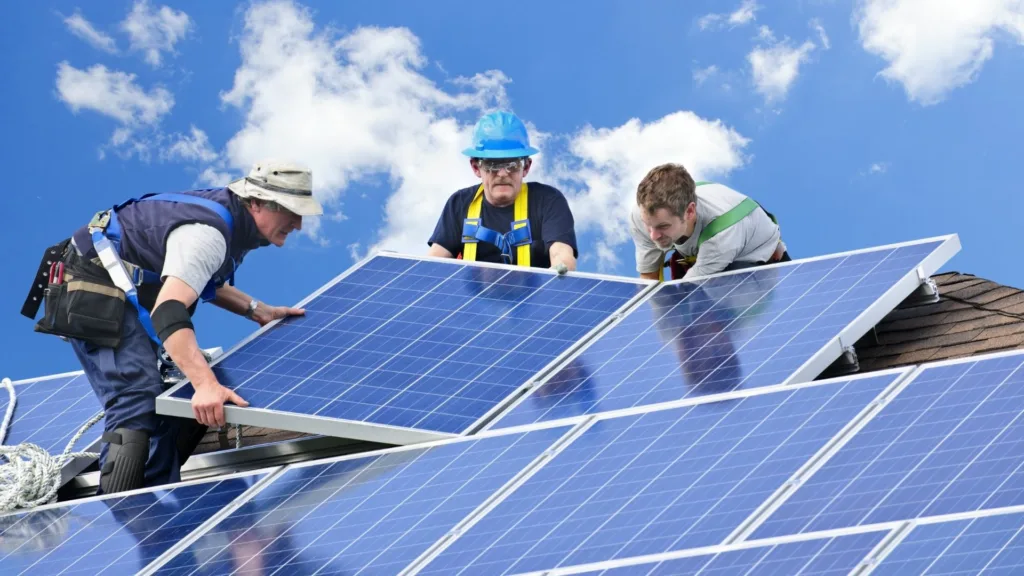

Une fois vos rails en place, c’est le moment de fixer les panneaux solaires. Commencez par les poser sur les rails en considérant l’orientation et l’inclinaison envisagées. Opérez ensuite à la fixation des plaques. Celle-ci se fait en deux phases, dont :
- L’insertion des boulons à tête de marteau dans les rails ;
- Et l’utilisation des écrous pour une fixation solide des plaques aux rails.
Les différentes méthodes pour l’obtention d’une installation sécurisée
Si vous optez pour la pose de vos panneaux photovoltaïques sur une toiture inclinée, deux méthodes existent pour les fixer en toute sécurité. Vous pouvez choisir de les intégrer à votre toiture ou de les surimposer.
Intégration des plaques solaires à votre toiture
Dans cette situation, vos panneaux photovoltaïques vont remplacer la couverture d’origine de votre toit. Dans de nombreux cas, il s’agit de l’unique possibilité pour mettre en place les plaques solaires sans être obligé à changer le paysage de votre habitation. Pour mieux définir votre méthode intégrée sur le toit, vous devez consulter, auprès de votre mairie, le PLU (plan local d’urbanisme) de votre localité. Ce plan vous indique toutes les contraintes en termes de construction.
Cette technique d’intégration au bâti représente la méthode la plus esthétique. Vos panneaux demeurent plus discrets. Mais en contrepartie, techniquement, c’est plus contraignant. Aussi, quand votre toiture existante est plus solide, cette démarche devient plus onéreuse. Mais pour une construction neuve ou lors d’une rénovation complète de la toiture, il s’avère pertinent de faire le recours à cette intégration des plaques en toiture. Il n’y a pas de superposition de tuiles et de panneaux.

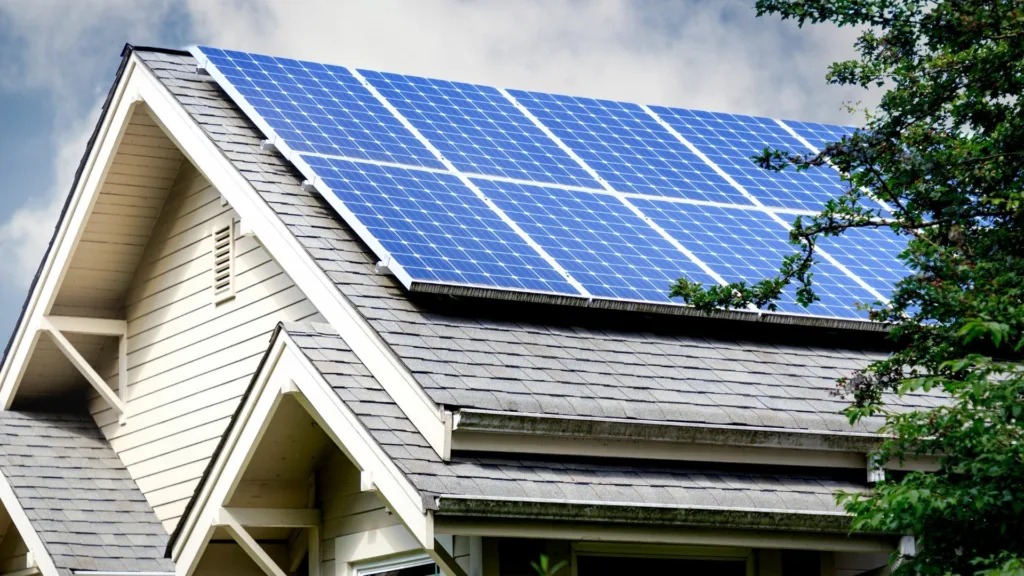

Surimposition des panneaux au toit
Pour cette éventualité, vos panneaux solaires sont posés sur la couverture existante. Cette méthode représente la plupart des installations réalisées sur un toit incliné avec un état correct. C’est plus rapide de la réaliser et elle est plus économique. Ici, vous devez utiliser un système de fixation spécifique avec un rail en aluminium. Selon vos besoins, les crochets peuvent être tirefonds ou réglables. Ces derniers sont modulables et faciles à installer. De plus, ces matériaux résistent mieux à la corrosion et aux intempéries.
Les divers supports de fixation pour plus de sécurité avec vos panneaux solaires
De nombreux supports de fixation existent pour vous procurer une installation sécurisée.
Support de fixation « Schletter »
Ce support est fabriqué en acier inoxydable et en aluminium. Il s’agit d’un support fiable et facile à installer. Il vous permet de fixer vos panneaux solaires sur n’importe quelle surface de manière robuste et discrète. En fonction de l’inclinaison de vos panneaux solaires, vous avez le choix entre un système en équerres, adapté à une installation sur une surface plane (toitures plates, sol, façade), ou un système conçu pour les toitures inclinées, notamment pour la superposition de panneaux solaires.
Support de fixation « Brise soleil »
Ce système est plus dédié à la fixation des plaques solaires au niveau d’une façade avec une orientation en paysage. Les panneaux servent en même temps de pare-soleil, surtout si vous les posez au-dessus de votre porte, de votre terrasse ou de votre baie vitrée. On utilise souvent ce support dans les zones résidentielles dans lesquelles on pratique l’autoconsommation énergétique.
Bac Renusol
Ce support est aussi recommandé pour vos installations sur du sol ou sur un toit plat. Vous allez fixer le bac sur la surface, en le lestant ensuite avec du sable ou du gravier. Vous recouvrez enfin le bac avec votre plaque solaire. Un tel support permet un accès facile aux panneaux. Ce qui facilite leurs entretiens.
Vous trouverez d’autres types de supports de fixation dont la popularité dépend des envies de chacun. Vous avez :
- GSE Ground System ;
- Sun Ballast ;
- Structure sur mât fixe ;
- Suiveur solaire ;
- Fixations dédiées à la signalisation ;
- Support « fait maison ».
